DOMINO: Modular Box

Consumer units and enclosures

Technical Characteristic

Protection degree	IP40 – IP66
Operating temperature according to the reference standard:	-25°C+35°C
Max. operating temperature	60°C
Glow Wire test	650°C
Material	Engineering plastic
IK degree at 20°C	IP40: IK06 IP66: IK07
Cable inlets	PG/METRIC
Total insulation	Yes (Class II)
Halogen free	Yes
Dissipaple power according to CEI 23-49 standard	9÷140W
Color	Grey RAL 7035 White RAL 9003
Terminal blocks fixing possibility	Yes

Cat No.	Module	DIN Modules (17,5 mm)	Socket Outlets	Dimensions (mm.)	Pack Qty.	Price
CONSUMER UNITS
672.2016	M250	16	-	250 x 328 x 140	1/6	2,500.00
672.4032	M400	32 (16 x 2)	-	400 x 328 x 140	1/4	4,100.00
672.5048	M550	48 (16 x 3)	-	550 x 328 x 140	1/3	6,500.00
ENCLOSURES WITH PLAIN FRONT PANEL
672.1100	M150	-	-	150 x 328 x 115	1/6	900.00
672.4116	M400	16	-	400 x 328 x 140	1/4	3,100.00
672.5116	M550	16	-	500 x 328 x 140	1/3	3,900.00
ENCLOSURES WITH IEC309 SERIES CUT-OUT
672.1300	M150	-	3	150 x 328 x 115	1/6	860.00
672.4316	M400	16	3	400 x 328 x 140	1/4	3,265.00
672.5616	M550	16	6	550 x 328 x 140	1/3	4,350.00
ENCLOSURES WITH OMNIA SERIES CUT-OUT
672.1200	M150	-	OMNIA 2	150 x 328 x 115	1/6	920.00

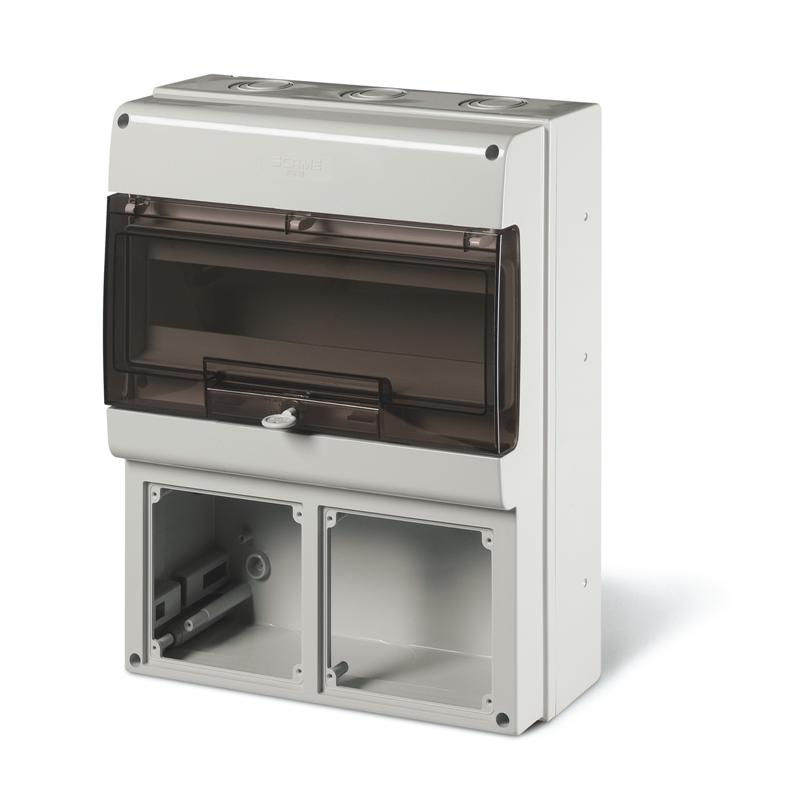

672.4216	M400	16	OMNIA 2	400 x 328 x 140	1/4	3,350.00

LOGIK: Enclosures with Front Panel cut-outs IP65

ตู้เซอร์กิตเบรกเกอร์  พร้อมแผงหน้าปัดสำหรับ ยึดสวิตช์ และเต้ารับช่อง 116 x 145 มม.

รหัสสินค้า	Series	DIN Module	Socket Hole	Dimensions (mm.)	Pack Qty.	ราคา
652.3020-00	LOGIK 360	13	2	311 x 360	1	2,800.00
652.6040-00	LOGIK 610	13	4	311 x 510	1	3,800.00

ADVANCE SYSTEM: Modular system for Combination Units

Module junction and distribution boxes, IP66, 106 & 136 mm.

กล่องเบรกเกอร์โมดูล่า IP66 ชนิดฝาใส สำหรับเบรกเกอร์ DIN Rail ขนาด 106 มม. และ 133 มม.

รหัสสินค้า	Series	DIN Module	Socket Hole	Dimensions (mm.)	Pack Qty.	ราคา
576.3305	–	10	–	212 x 150 x 105	6	1,075.00
576.3325	–	13	–	272 x 150 x 105	6	1,650.00
